그래프

그래프는 비선형자료구조이다. 그러면 비선형자료구조는 무엇인가?



비선형자료구조란?

비선형 자료구조란 데이터를 일렬로 구성하지 않고, 자료 순서나 관계가 복잡한 자료구조이다.

• 자료를 계층적으로 구성한 자료구조, 데이터가 일렬로 연결되는 선형 자료구조와 달리 분기점이나 사이클 등이 존재하여 비선형적인 구조를 가지고 있다.
• 선형 자료구조보다 복잡한 구조를 가지기 때문에 구현 및 관리가 어려울 수 있지만, 적절하게 활용하면 다양한 문제를 해결할 때 도움.



그래프

정점(vertex)이라고 불리는 노드(node)들과 이 정점을 연결해주는 간선(edge)으로 이루어진 자료구조







그래프 관련 용어

• 정점(node,vertex) : 데이터를 저장하는 위치
• 간선(edge, arc) : 정점(노드)를 연결하는 선, 링크 or 브랜치로도 불림.
  - edge : 무향 그래프에서 간선을 지칭할 때 사용. 방향성이 없음
  - arc : 유향 그래프에서 간선을 지칭할 때 사용. 방향성이 있음
• 인접 정점(adjacent vertex) : 간선에 의해 직접 연결된 정점.
• 경로 : 간선을 따라갈 수 있는 길
• 단순 경로(simple path) : 경로 중에서 반복되는 정점이 없는 경우. (ex.한붓그리기- 같은 간선을 지나가지 않는)
• 차수(degree) : 정점에 연결된 간선의 개수
• 입력 차수(in-degree) : 방향 그래프에서 한 정점으로 들어오는 연결선의 수
• 출력 차수(out-degree) : 방향 그래프에서 한 정점에서 나가는 연결선의 수
• 경로 길이(path-length) : 경로를 구성하는데 사용한 간선의 수
• 사이클(Cycle) : 시작 정점과 종료 정점이 동일한 경우



+한붓 그리기 :그래프 상에서 degree가 홀수인 vertex가 존재하지 않거나 2개인 경우 한붓 그리기를 만족한다고 한다..



그래프 종류



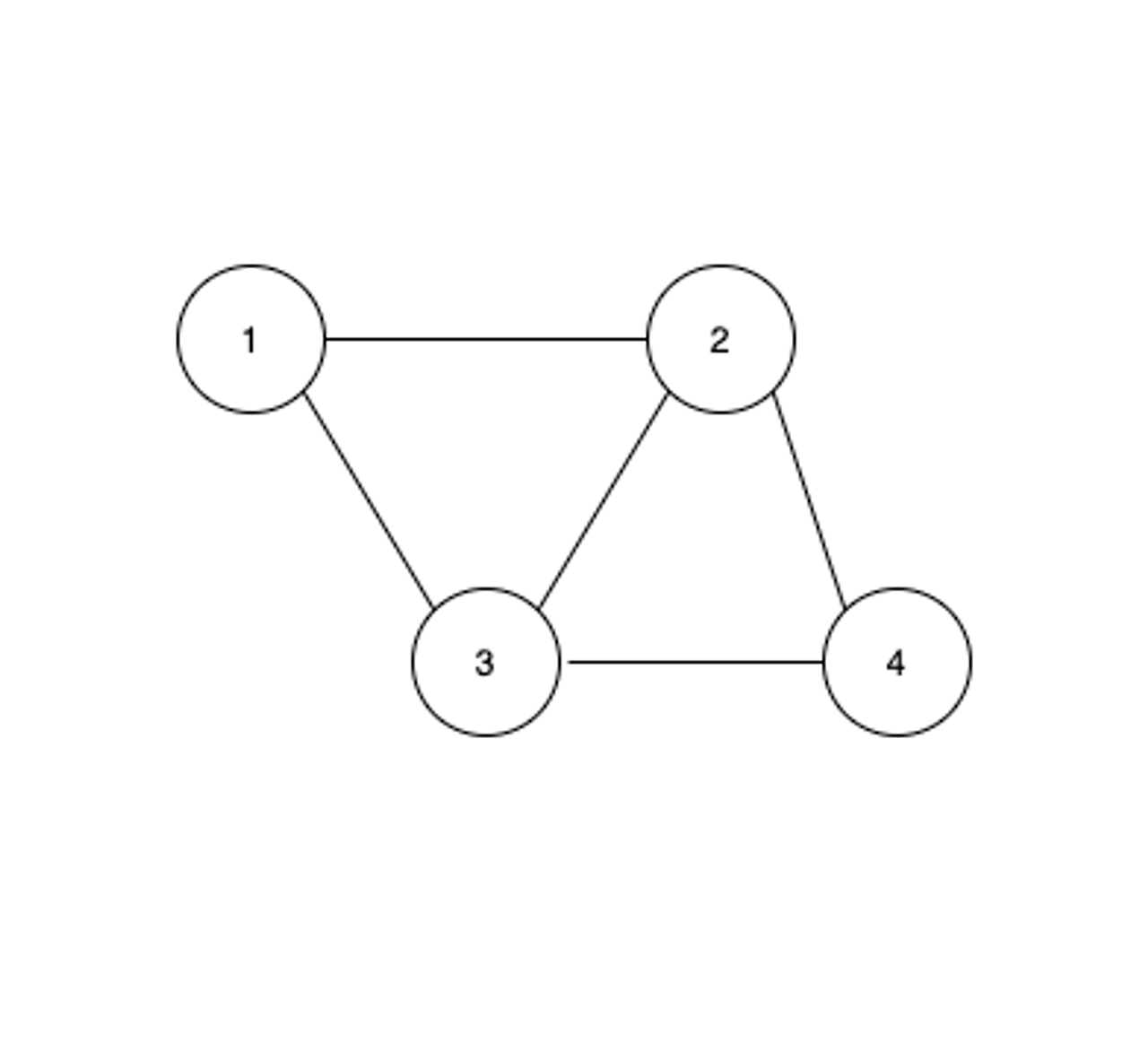

1. 무방향 그래프(Undirected)

두 정점(노드)을 연결하는 간선에 방향이 없는 그래프

노드와 간선으로 이루어져 있으며, 노드 사이의 관계는 양방향.

(A,B)로 표현



2. 방향 그래프(Directed)

두 정점(노드)을 연결하는 간선에 방향이 존재하는 그래프. 간선이 가리키는 방향으로만 이동할 수 있음.

노드와 간선(아크)으로 이루어져 있으며, 노드 사이의 관계는 일방향

<A,B>로 표현

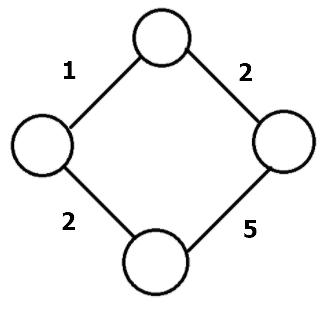

3. 가중치 그래프(Weighted)



두 정점(노드)을 이동할 때 비용이 드는 그래프

(최단 경로 안내하는 네비게이션, 최저 비용의 경로 탐색)



---

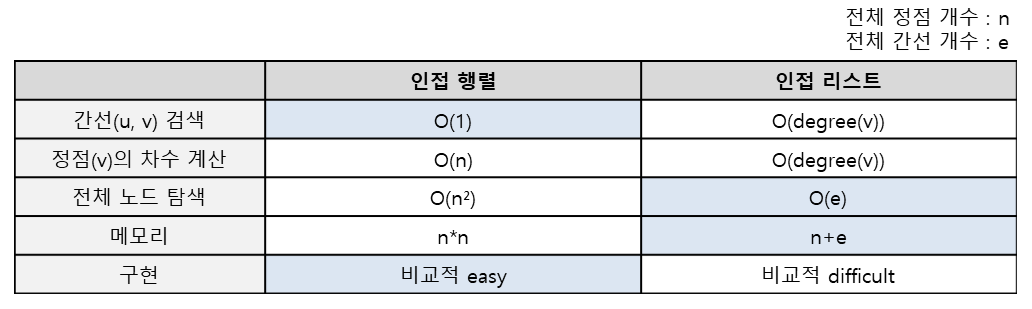

그래프 표현방식

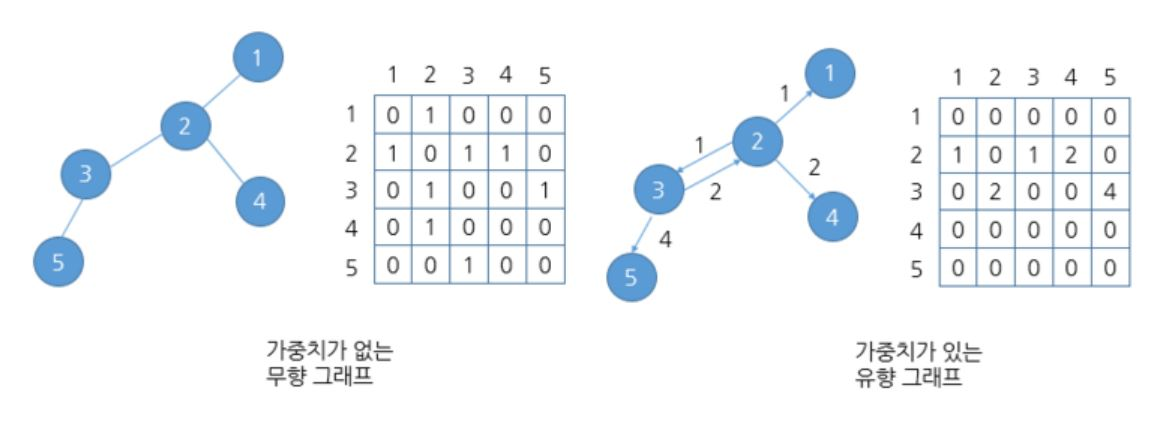

1. 인접 행렬(Adjacency Matrix)



그래프 간의 관계를 2차원 배열로 표현하는 것이다.

노드 간에 직접 연결되어 있다면 1, 아니면 0을 저장한다.



- 무방향 그래프의 경우 대각선을 기준으로 대칭하게 matrix가 나타나게 되서 이를 절반으로 쪼개도 무난하게 표현할 수 있다.

- 방향 그래프의 경우 한 쪽을 to, 나머지 한 쪽을 from으로 설정하여 matrix에 값을 할당한다.



대신 무방향 그래프의 경우 행과 열의 의미가 서로 동일하지만, 방향 그래프의 경우에는 행과 열의 의미가 서로 다르고 이 각각을 어떻게 설정하느냐에 따라서 matrix에 값이 할당되는 양상도 달라짐을 알아둬야한다.

• 가중치 그래프의 경우 1로 표기했던 부분에 실제 가중치를 입력해주면 된다.




장점

1. 구현이 쉽다.
   -> 그래프가 어느 정도 작은 경우에는 인접행렬을 더 선호
2. 데이터를 탐색하는 시간과 수정하는 시간이 빠르다.
   두 정점을 연결하는 간선을 조회할 때 O(1)
   정점의 차수를 구할 때 O(n)

단점

1. 메모리가 많이 든다.
2. 노드에 비해 간선이 적으면 비효율적이게 된다. 예를 들어, 노드가 1억개인데 간선 1개만 갖고 있으면 최악의 경우 1억번 탐색을 해야할 수도 있다.
   O(N^2) 시간 소요

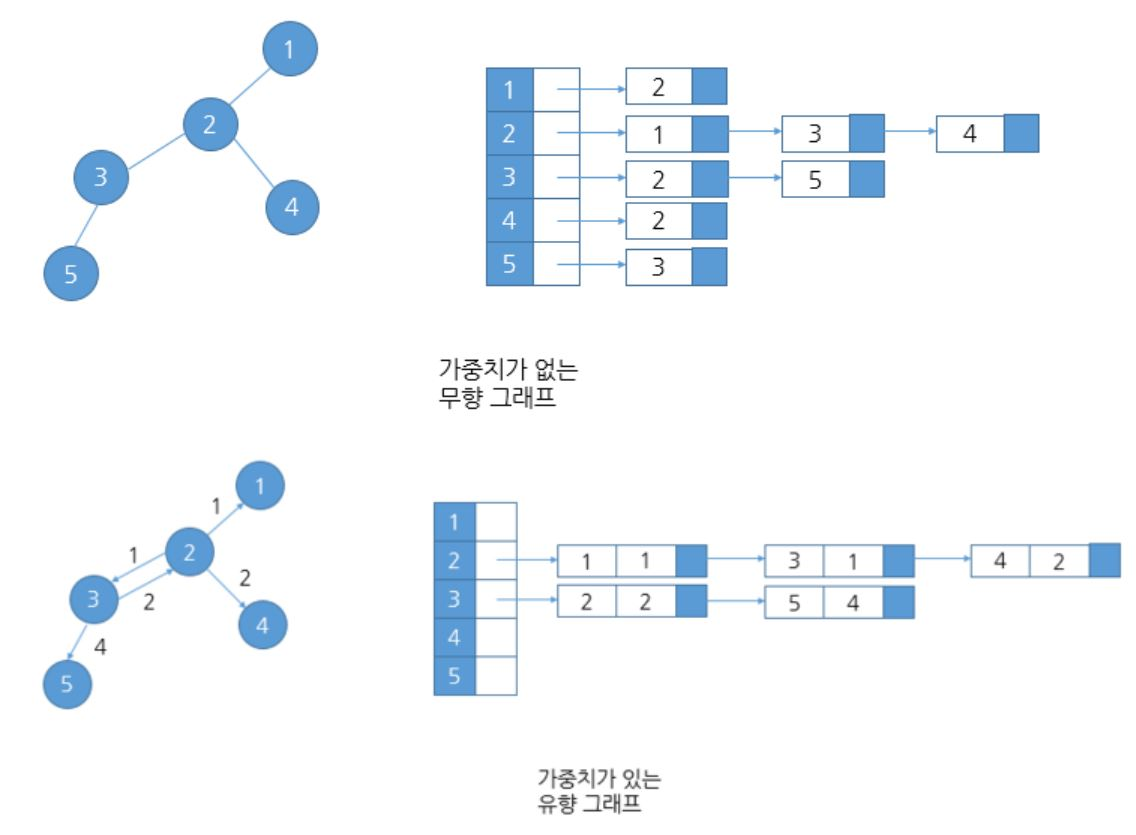

2. 인접 리스트(Adjacency List)



그래프 간의 관계를 연결리스트로 표현한 것이다.



노드 번호별로 index를 담아내고, 포인터를 통해 각각을 연결리스트로 묶는 것이다.

각 인덱스의 버킷은 'n번과 연결된 다른 노드들'을 담아두는 것이다.



장점

1. 필요한 만큼 공간을 사용하기 때문에 인접 행렬에 비해 상대적으로 공간 낭비가 적다.
2. 모든 간선의 수를 알아내려면 각 정점의 헤더 노드부터 모든 인접리스트를 탐색해야 하므로 O(n+e)

단점

1. 정점들의 연결 정보를 탐색할 때 O(n)시간 복잡도가 소요된다.
2. 구현이 인접 행렬에 비해 어렵다.
